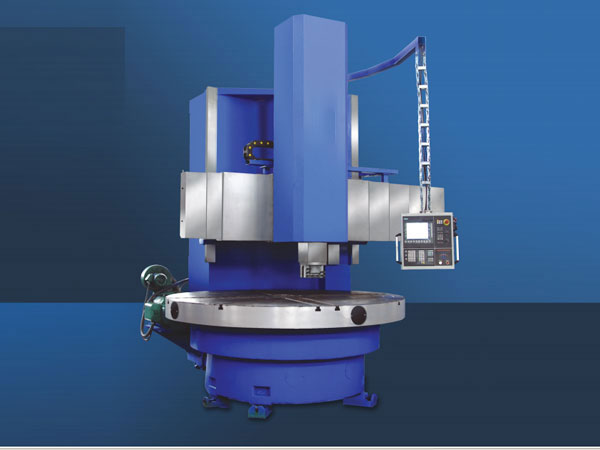

CJK5123G/CJK5125G經濟型數控單柱立式車床
產品特點
- 1、有限元分析法重新設計的床身結構，確保強行切削時的剛性。
- 2、優化了主傳動鏈，提高了轉矩的輸出，降低了主變速箱內齒輪的受力，適應重載強力切削。
- 3、雙缸平衡數控立刀架。
- 4、大直徑滾珠絲桿，成對角接觸絲桿專用軸承支承，預拉結構，進口無齒隙聯軸器。
- 5、與標準數控立車相同的主軸結構，高效率、高精度、高承載、免維護。
- 6、用戶可自選FANUC/SIEMENS/廣數/華中數控等系統。
- 7、配有電子手輪、系統控制的定量潤滑泵、電柜空調器、全套施奈德電器元器件。
- 8、可選擇方滑枕、手動五工位刀架或煙臺環球產電動四/五工位刀架、BT50內藏拉刀機構滑枕。
- 9、主傳動可選擇機械16級變速或交流變頻組合機械四級變速。
- 10、主軸可選擇編碼器，以實現螺紋車削功能。
規格參數
|
參數名稱
|
單位
|
CJK5123G H/W
|
CJK5125G H/W
|
||
|
車削直徑
|
mm
|
2300
|
2500
|
||
|
工作臺直徑
|
mm
|
2000
|
2200
|
||
|
工件高度H
|
mm
|
1250/1600/1800
|
1250/1600/1800
|
||
|
工件重量
|
t
|
10
|
10
|
||
|
垂直刀架切削力
|
kn
|
30
|
30
|
||
|
側刀架切削力
|
kn
|
20
|
30
|
||
|
總切削力
|
kn
|
45
|
45
|
||
|
工作臺扭矩
|
kn.m
|
32
|
50
|
||
|
工作臺轉速范圍(16級)
|
r/min
|
3.2-100
|
2-63
|
||
|
垂直刀架搬度極限
|
±30。
|
±30。
|
|||
|
數控垂直刀架進給量范圍
(無級Stepless) |
mm/min
|
0.1-500
|
0.1-500
|
||
|
橫梁行程
|
mm
|
900/1250/1750
|
900/1250/1750
|
||
|
橫梁移動速度
|
mm/min
|
440
|
440
|
||
|
垂直刀架垂直行程
|
mm
|
800/1000/1100
|
800/1000/1100
|
||
|
垂直刀架水平行程
|
mm
|
1325
|
1400
|
||
|
垂直刀架快速移動速度
|
mm/min
|
3000
|
3000
|
||
|
刀桿截面尺寸(寬*高)
|
mm
|
40*40
|
40*40
|
||
|
主電動機功率
|
Kw
|
37
|
37
|
||
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
||||
|
電子手輪
|
日本東測TOSOKU
|
||||
|
機床外形尺寸(長*寬*高)
|
cm
|
341*405*420
工作高度為125 |
370*440*430
工作高度為125 |
||
|
機床重量
|
t
|
20
|
24
|
||
|
備注
|
1、當立刀架型式選擇為扁滑枕時，垂直方向行程不能加長 | ||||
| 2、技術參數中有多項選擇的排個的為標準配置 | |||||
